Lectores RFID y rastreo GPS
Uno de los factores clave en todos los proyectos de Sartori Ambiente es asegurar la correcta distribución de los contenedores de recogida selectiva y la relativa asociación de los datos de los usuarios para obtener una base de datos real y fiable.
El punto de partida para que el sistema pueda ofrecer los máximos beneficios posibles es la provisión de contenedores a los usuarios y de hardware y software a los organismos gestores para promocionar comportamientos virtuosos entre los ciudadanos con un coste mínimo.
Función
La identificación por radiofrecuencia (RFID) que utilizan nuestros sistemas es una tecnología de reconocimiento y gestión automática de información a distancia. Se basa en el almacenamiento de datos en dispositivos electrónicos pasivos especiales (TAG) que se activan en proximidad de dispositivos, tanto fijos como portátiles, llamados readers o lectores. A diferencia de la tecnología LF (low frequency o de baja frecuencia), no requiere un contacto para la lectura. Esto hace que el trabajo y el servicio del operario sean más rápidos y fluidos.
El TAG es un transpondedor pasivo, es decir, sin batería, que se aplica durante la producción del contenedor de recogida selectiva con un código único y seguidamente se asocia a cada usuario durante la fase de distribución del equipo. Este código puede contener información sobre el gestor, el usuario, el municipio, la fracción de residuos recogida, el volumen de los contenedores, etc.
Los lectores de TAG UHF permiten garantizar que el sistema puerta a puerta logre su objetivo de reducir la cantidad de residuos producidos: se anima al ciudadano a clasificar los residuos cuidadosamente, ya que su tarifa se calculará en función de los residuos que realmente produzca. Una gestión adecuada de la tarifa Pay As You Throw garantiza el apoyo a la política de aumento constante y responsable de la recogida selectiva.
Características
Los dispositivos y los sistemas vehiculares para la lectura, la georreferenciación, el archivo y el envío de datos relacionados con el servicio de recogida de los residuos:
- permiten la lectura de los códigos (UHF EPC Gen 2) instalados en los liners (bolsas), caddies (cubos) y carros de contenedores
- garantizan el almacenamiento local de más de 100.000 lecturas
- tienen conectividad 2G – Bluetooth 4.1
- cuentan con un grado de protección IP67. IP67. El código de protección internacional es un parámetro definido por la norma internacional IEC (International Electrotechnical Commission) 60529, que clasifica y evalúa el grado de protección de las carcasas mecánicas y los cuadros eléctricos. Los dígitos 67 indican una carcasa totalmente resistente a la entrada de polvo y protegida contra la entrada de agua cuando se sumerge a una profundidad de 1 metro durante un máximo de 30 minutos
Control room
Los sistemas vehiculares y los lectores manuales están conectados y coordinados por el software de gestión de datos o por la aplicación en la nube.
Control room apoya a las empresas de servicios públicos que desean acogerse o ya están acogidas a los regímenes reglamentarios III y IV del Texto único que regula la calidad del servicio de gestión de los residuos urbanos (TQRIF), en los que existen limitaciones de calidad técnica.
Gracias a este portal, es posible realizar un seguimiento del servicio prestado, registrando a distancia y de forma detallada las operaciones de vaciado (dónde, qué, cuándo y resultado del vaciado) y el recorrido de recogida realizado por los vehículos.
Los informes claros y detallados sirven para realizar análisis a partir de gráficos, mapas y tablas.
Versiones disponibles

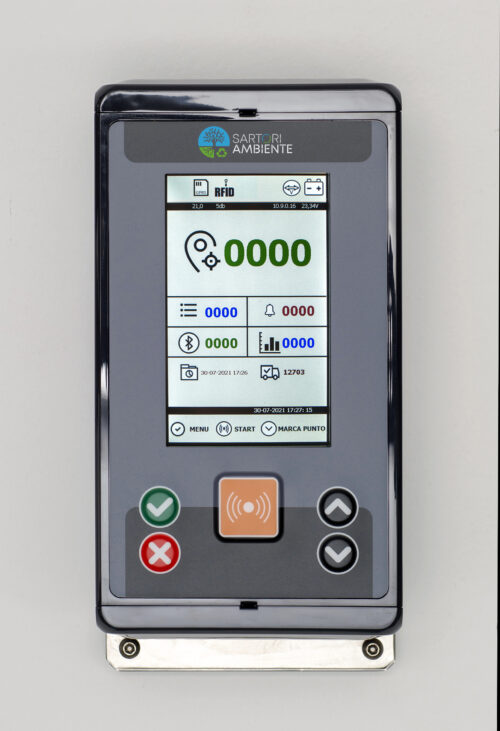

Arco40EVO
Sistema vehicular para la lectura, la georreferenciación, el archivo y el envío de datos relacionados con el servicio de recogida de los residuos. Permite la lectura de los códigos (UHF EPC Gen 2) instalados en bolsas, contenedores domésticos y contenedores con ruedas.
El sistema está diseñado para ofrecer una herramienta fácil de usar sin que suponga una carga para las operaciones normales de vaciado.
Completo desde el punto de vista tecnológico y riguroso respecto a la normativa vigente, Arco40 EVO sigue el Decreto Ley de 20 de abril de 2017 “Normas para la implantación del sistema tributario de pago PAYT por parte de los municipios” y es conforme con la norma ISO/IEC 15408 (Certificado de Criterios Comunes versión 3.1).
- Pantalla: 5″
- Teclado de membrana
- Compatible con el sensor de inclinación (no incluido)
- Compatible con el sensor ultrasónico (no incluido)
- Compatible con el sensor de proximidad (no incluido)
- GPS y conectividad GPRS

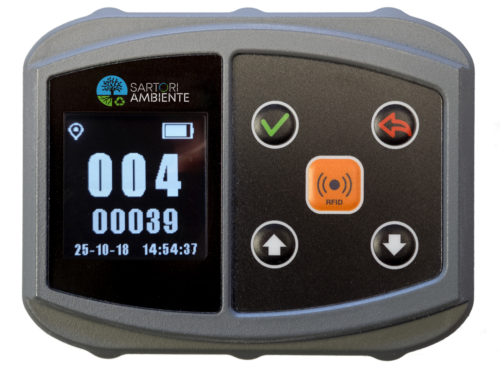

ArcoBEAT
Dispositivo portátil para la lectura, la georreferenciación, el archivo y el envío de datos relacionados con las operaciones de vaciado. El dispositivo dispone de una hebilla para poder utilizarlo en la muñeca.
- Conectividad: Bluetooth 4.1 LE para la descarga de datos en el controlador Arco40EVO
- Pantalla OLED: monocromática 128×128
- Teclado de membrana
- Carcasa de ABS de alta protección
- Interfaz fácil de usar
- Batería de larga duración de 1800 mAh
- Localización por GPS
- Tarjeta CPU ARM
- Correa extraíble
- Cargador plug-in microUSB
Arco20EVO
Dispositivo para la lectura, la georreferenciación, el almacenamiento y el envío de los datos relativos al servicio de recogida de los residuos. Puede instalarse en la parte trasera de los vehículos o directamente en la cabina.
Para leer los TAG, el controlador trabaja conjuntamente con el lector portátil ArcoBEAT, del que recibe los datos a través de una conexión Bluetooth de baja energía. Las lecturas tomadas por el lector ArcoBEAT se almacenan en la memoria local del dispositivo y se envían al servidor a través de la conexión móvil.
- Pantalla: 2,8″ color
- RFID: conexión vía Bluetooth con dispositivos ArcoBEAT (hasta tres por unidad) para la lectura TG UHF EPC Gen2
Control room
El software de gestión de datos consiste en un portal web, accesible mediante nombre de usuario y contraseña, que sigue la posición de los vehículos, los datos transmitidos por el sistema Arco40 EVO (y versiones anteriores) y por los lectores portátiles ArcoBEAT y los datos para el procesamiento final de los informes.
El software de gestión puede exportar informes diversificados, derivados de los datos proporcionados por el sistema de lectura. El informe estándar incorpora varios informes sobre las actividades de los vehículos (rutas, paradas y pausas) y las actividades en los puntos de interés, así como el informe mensual de las actividades y de las operaciones de vaciado.
El sistema permite registrar la posición del vehículo, los diferentes horarios de servicio/traslado/parada (stop, pausa), las operaciones de retirada/vaciado de los contenedores, la información detectada por los sensores de los vehículos –si están presentes y activos– y los kilómetros recorridos.
Las rutas individuales se siguen con precisión y eficacia gracias a la presencia del GPS, configurado para realizar las lecturas de las coordenadas de los vehículos tanto cuando están en movimiento como cuando están parados.
El sistema funciona por medio de la cartografía proporcionada por Google Maps, que facilita su utilización, y soporta todas las funciones proporcionadas por Google, como la vista de satélite y street view.
